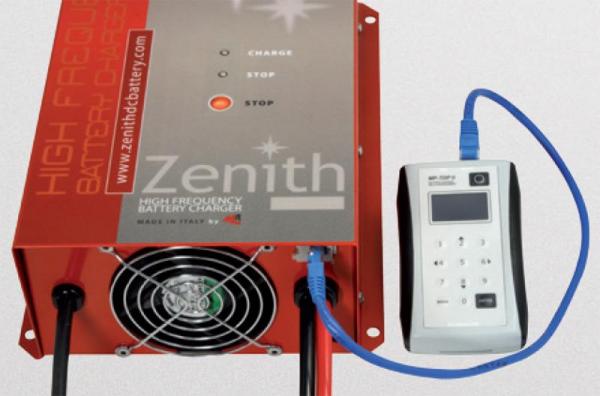

Программирующее устройство для зарядных устройств MP TOP II

Высокотехнологичное программирующее устройство, рекомендуемое для дистрибьюторов и сервисных центров, используемое для программирования зарядных устройств серии ZHF и выгрузки данных из памяти зарядного устройства.

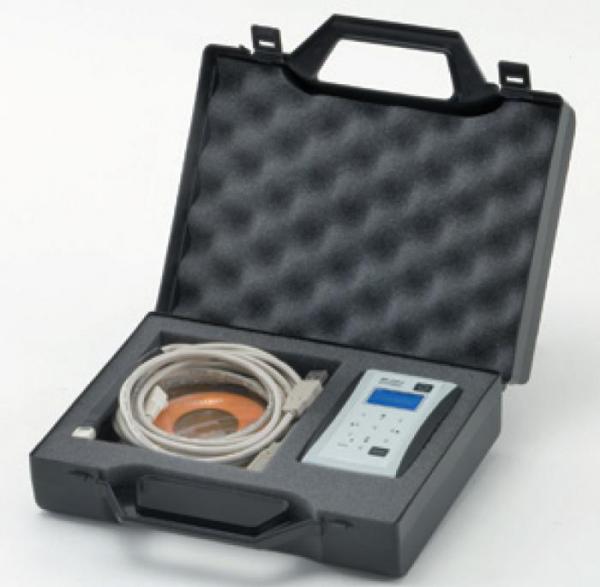

Комплект поставки включает в себя:

- программатор (мультипрограммер);

- кабель для подключения программатора к зарядному устройству;

- кабель для подключения программатора к ПК;

- CD с программным обеспечением (драйвером) для установки на компьютер;

- наклейки с обозначением настроек ЗУ;

- футляр.



Нормальная работа мультипрограммрера обеспечивается встроенной литиевой батареей, при этом другие источники питания не требуются.

Аккумулятор заряжается при подключении к ПК через USB-порт.

Программное обеспечение устанавливается с прилагаемого CD или обновляется через Интернет. Оно может быть установлено на различных языках: I, D, E, F, UK, NL



С помощью мультипрограммера настраивются параметры работы зарядного устройства в зависимости от характеристик заряжаемых батарей:

- вид цикла заряда - позволяет задать нужные параметры цикла заряда в зависимости от подключенной к зарядному устройству АКБ: Pb8, Pb11, Pb13 - оптимальные для АКБ с жидким электролитом, соответственно для 8-, 11- или 13-часового цикла заряда; GEL - оптимальные для 11-часового цикла заряда гелевых и AGM батарей;

- емкость заряжаемых аккумуляторных батарей в режиме 5-часового разряда - в соответствии с выбранным значением емкости зарядное устройство автоматически устанавливает величину зарядного тока для осуществления оптимального цикла зарядки;

- предельная величина напряжения на элементе (банке) АКБ - программируемые значения лежат в пределах от 2,35 до 2,45 В;

- минимально допустимое напряжение на элементе (банке) АКБ - при установке зарядного устройства на борту позволяет автоматически отключать питание машины при снижении напряжения до установленного предела, не допуская таким образом глубокого разряда АКБ (значения данного параметра лежат в пределах от 1,5 до 1,85 В);

- временной интервал в обслуживании зарядного устройства и АКБ (в днях - от 0 до 600) - при установке зарядного устройства на машине и постоянно подключенной АКБ;



При организации сервисного обслуживания программатор позволяет выгрузить из памяти зарядного устройства информацию обо всех циклах заряда с начала его эксплуатации (с момента последнего обнуления данных при перепрограммировании) и подробную информацию о последних 22 циклах заряда.



1 - поля, заполняемые оператором;

2 - установки зарядного устройства;

3 - серийный номер зарядного устройства;

4 - показания счетчика циклов:

          1) общее число циклов заряда

          2) число глубоких разрядов АКБ

          3) число разрядов АКБ, за которыми немедленно следовала зарядка

          4) число циклов зарядки, продолжавшихся 3 часа и менее

          5) число циклов зарядки, продолжавшихся от 3 до 6 часов

          6) число циклов зарядки, продолжавшихся от 6 до 9 часов

          7) число циклов зарядки, продолжавшихся более 9 часов

          8) число циклов зарядки, прерванных вручную оператором

5 - таблица с подробной информацией о 22 последних циклах заряда:

          - номер цикла зарядки (первый номер имеет последний цикл, 22-й - самый первый цикл, при превышении числа циклов данные самых старых удаляются из памяти);

          - напряжение на элементе (банке) через 5 минут после начала цикла

          - ток заряда через 5 минут после начала цикла

          - напряжение на элементе (банке) в конце цикла

          - ток заряда в конце цикла

          - ёмкость, "заряженная" в АКБ (в Ач)

          - код ошибки, произошедшей во время цикла

          - обстоятельства прекращения цикла
